柔性線路板行業是存在排放污染物的行業，所以政府對柔性線路板行業的環境保護要求特別嚴格，但是在柔性線路板的生產過程中，柔性線路板廠也有一些清潔生產工藝，用以減少污染物的排放。

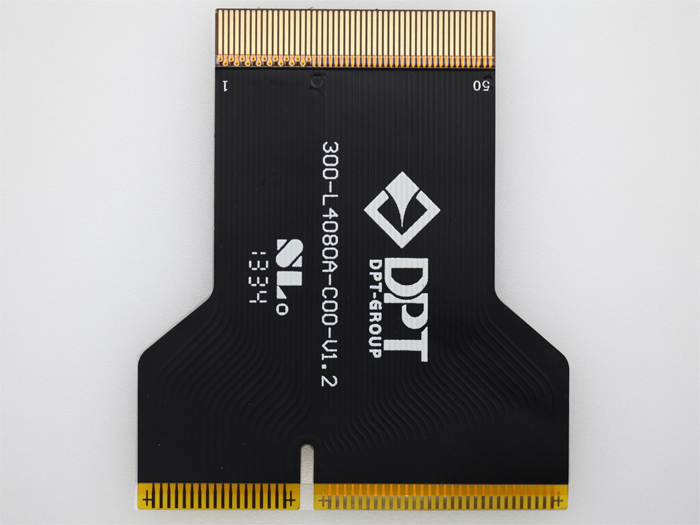

柔性線路板

1、直接金屬化法(DMS)：在化學沉銅液中含有乙二胺四乙酸(EDTA)用作螯合劑，而大多數柔性電路板廠家不具備回收乙二胺四乙酸的技術，故化學沉銅在使用上受到限制?，F(xiàn)在較先進的是不用化學沉銅的直接金屬化法(DMS)，而是將精細碳粉浸涂在孔壁上形成導電層，經過微蝕處理，除去銅層上的碳基，只在孔壁內部非導體（絕緣的環氧樹脂基材）上保留導電的碳膜層，然后直接電鍍。電鍍階段采用新型全密閉設備，同傳統電鍍槽相比，廢氣向外界溢散量降低了95％以上，污水排放量減少約1/3，廢液中污染物濃度較低。同時，由于設備有較好的隔聲效果，并加裝送風機消音裝置，使噪聲污染大大降低。

2、純錫電鍍法：采用純錫電鍍?nèi)〈a鉛電鍍，可以杜絕重金屬鉛的污染。按線路板鍍鉛錫層厚度10m計算，1t廢液中所含鉛的量就達18～20kg，按照退錫廢液量52.1t/a計算，可減少鉛排放937.8～104.0kg/a。

3、增加水滾輪和風刀：在氨銅蝕刻段及水洗段間，設吸水滾輪和風刀，使得FPC蝕刻液在蝕刻槽中得到充分利用，排放污水帶出的氨銅量比傳統方法可減少80％，降低了廢水處理的難度和處理費用。在顯影機工段及水洗段問，設有吸水滾輪和風刀，使得顯影液在顯影槽中得到充分利用，排放污水帶出的碳酸鉀量大大降低。相關排氣位置均附有廢氣排氣口，排氣時直接與廢氣管路相連，廢氣進人處理設施，避免了外泄。同時，顯影機最后一次水洗的水回用于蝕刻段，節約了大量新鮮水。

4、采用全密閉式設備：氧化工段采用全密閉式設備，廢氣溢散量比傳統黑化槽低95％以上。該系統前段附有干燥烤箱，同往常與烤箱分離的黑化線相比，有機廢氣可更好地進行收集處理，減少了其溢散量。設備有較好的隔聲效果，并加裝送風機消音裝置，可使噪聲污染大大降低。

5、更換掛架：更換掛架，使用錫包覆掛架，可使掛架的硝酸溶液換槽頻率由2d/次延至7d/次，減少了排污量。

6、采用硝酸代替氟硼酸：采用硝酸代替氟硼酸退錫，可消除氟的污染。

7、采用CAD和光繪制版：采用CAD和光繪制版技術，可提高底版質量，減少照相底版的浪費和污染。

8、采用激光直接成像工藝：采用激光直接成像工藝，可以省去照相制版工序，從而避免照相底片的浪費和污染。
