硬質電路板與軟板制造的比較之操作性比較

文章來源：作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：7519發布日期：2016-08-23 12:26【大中小】

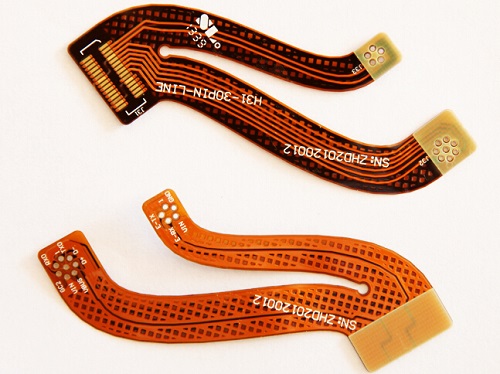

電路板與軟板制造技術必須要將材料的先天特性列入規劃考慮，一般電路板基材比較堅硬強壯容易操作，使用自動化放板機與堆疊設備也沒有問題，但是軟板結構缺乏這些特性比較難以搬運，就算用手小心作業也很難保證沒有損傷。

簡單對2mil搭配0.5mil的銅皮基材進行檢討：觀念上可以利用蝕刻、通孔與覆蓋膜的方式制作出典型斷面結構。但是要操作這種材料，就算是簡單持取一片18*24in片狀軟板材料到輸送機構上，都是一件相當困難的事。

在真實作業中，持取一片軟板基材容易產生皺折與折痕，由于薄膜基材容易伸展而產生扭曲表面與尺寸變動的介電質。在初期收到的盒裝平滑、高平整度片狀基材，此時已經非常不同：光阻可能無法穩定的與不規則表面結合，而后續蝕刻劑也可能無法產生期待的線路圖形尺寸。這是軟板制造主要的弱點：軟板基材必須要小心操作。

操作損傷所產生的影響相當瑣碎，最明顯呈現的是報廢率提升損失，且可能出現在各種不同缺點層面。如：尺寸穩定度問題，會影響到材料在工廠內操作的成本而不是產品價值。軟板制造商以幾種技術來應對這種問題，它們包含：

1.盡可能利用滑動作業而不是升降方式

2.手工持取軟板，盡量以抓取對角方式持取比較不會產生折痕

3.以框架操作

4.降低作業片狀尺寸

5.盡可能以卷對卷的方式作業

6.以整批的方式進行包裝與傳輸

7.使用導引板與拖拽

8.以背對背的方式作業

導引工具，是軟板通過設備出入口密封處的必要手段之一。這可以讓電路板基材順利通過水平設備而不需要特別關照，因為它有足夠強度可以升高滾輪或者所作推擠通過檔板。軟板作業技術是黏貼一塊電路板基材到軟板材料前端，在通過設備組合機構后去除黏貼重新使用。這需要額外的人力與材料花費，與一般電路板自動化上下板設備相比特別明顯，因為在設備的兩端都需要有作業員進行操作。

背對背程序是降低操作損傷的另一種方法，這樣也可以節省單面軟板制造作業人力。在這種技術中，兩片軟板會暫時組合在一片承載板上以提供足夠支撐力來進行作業，在程序完成時再進行分離。因為電路板與軟板設備是以雙面作業方式設計，背對背的方式可以同時處理兩面線路而可以降低作業成本。這個方法并不適合用在事先有鉆孔的基材上，因為藥水會滲漏并在制程中攜帶化學品與污染物。

自黏式乙烯與環氧樹脂玻璃片承載板材料有應用成功的范例，硬質的鋁片也可以作為良好的載體，它們需要窄的條狀黏著劑環繞在周邊區域，在制程完成后可以切掉來進行分離。
