線路板廠為您解析CCD自動打靶機原理
線路板的生產過程中離不開CCD自動打靶機，他的主要作用是在線路操作板的左右或是上下兩邊各打一個孔，方便定位、對位及檢測用，那么就讓線路板廠家為您解析下CCD自動打靶機的操作方法及工作原理吧~
CCD自動打靶機如何操作

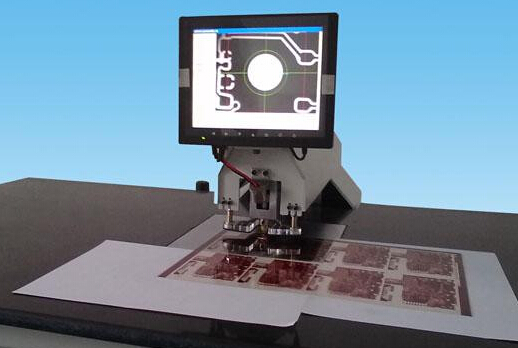

CCD打靶機是CCD掃描識別，再由電腦控制打孔動作的一種打孔機。只需產品放上機器工作臺面CCD高清攝像頭掃描區域范圍，自動打孔機自動捕抓產品上的靶標并移動導軌對位沖孔，就可以全自動的控制產品質量。整個過程只需0.5秒。即可解決打孔報廢率高、手動打孔人工定位偏差大，打孔慢的問題。
CCD自動打靶機工作原理
CCD打靶機運作是靠電腦控制與機械完美的配合而完成打孔的。超大LCD讓CCD放大定位孔約50倍，由CCD攝像捕捉工作靶心，成像后操作系統進行分析處理，并由中央處理器控制X、Y軸及導軌滑塊移同時傳輸信號進行打孔加工，操作者只需將工件放至于CCD可視范圍內任意一點即可。（自動打孔機系統通過計算機對攝像頭可視范圍內的采樣圖形捕捉，分析；控制傳動部件移位，氣動部件打孔。其打孔速度快，精確度高，操作簡單。）
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
