柔性線路板廠家為您解析什么是激光鉆孔

文章來源：維修部作者：陳剛查看手機網址

掃一掃！

掃一掃!

人氣：7358發布日期：2015-01-30 09:13【大中小】

隨著科技的不斷發展，鐳射鉆越來越被廣泛運用，在此就讓柔性線路板廠家將通過2個比較直觀的現象介紹下什么是鐳射（激光）鉆孔及其注意事項。

1.激光怎樣產生的

激光是由一個封閉的循環空間里的瓦斯混合氣體（見下表）在強大風機的風力下，當瓦斯混合氣體經過帶電的陶瓷電極時，混合氣體發生分子結構的化學反應，再通過全反射鏡的全反射，形成激光束，從發震器里發射出來。

氣體元素	氣體名稱	比例(mol/l)
Co	一氧化碳	5%
Co2	二氧化碳	14%
H₂	氫氣	0.15%
N₂	氮氣	18%
He	氦氣	余

2.為何一秒鐘能燒孔幾千孔

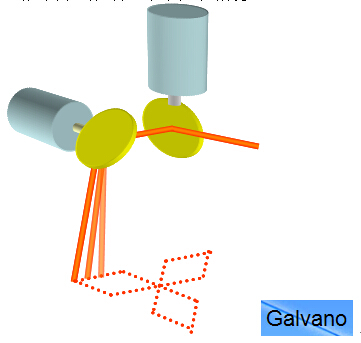

激光束產生后要經過一系列的光的折射——反射——分光——光的修正等路徑，最后才能到達電子掃描鏡，通過程序控制掃描鏡的X軸和Y軸馬達的頻率，每秒鐘達到2250次的變化，每次改變頻率也就改變孔的位置，從而達到燒不同坐標的孔。如圖，掃描鏡

柔性線路板廠

為何經常更換瓦斯混合氣體

瓦斯混合氣體在經過帶電的陶瓷電極時,發生分子結構的化學反應,導致按照一定比例構成的瓦斯混合氣體的組成成分發生了改變。因此使用時間長了, 組成結構已經發生了改變的混合氣體會影響激光的產生,導致激光不穩定,也就影響到燒孔的品質,因此要在使用96小時后進行快速瓦斯自動更換和720小時后進行全瓦斯的自動更換。

通過以上解說，您了解了激光鉆孔的原理了嗎？
