手機fpc廠家為您解析PTH工藝
對于專業生產手機的FPC廠家而言，產品的每一個工序都是至關重要，它關系到我們的產品的品質，下面讓我介紹下手機FPC廠的PTH工藝吧！
一、PTH名詞解釋
PTH—是英文PLATED THROUGH HOLE的縮寫，也就是孔內電鍍。
二、PTH的作用
將上下兩層原本不導通的線路通過電鍍孔的方式進行聯通
三、PTH電鍍工藝
1:鉆孔 –2:去毛刺—3:清潔調整處理—4:水洗(2道)—5:微蝕----6:水洗(兩道)---7:瀙酸----8:水洗----9:預瀙----10:活化---11:水洗(2道)-----12:加速----13:水洗(2道)------14:沉銅----15水洗(2道)---16:瀙酸—17:電鍍孔—18:清潔---19:烘干。
四、PTH過程中的化學電鍍與電鍍銅反應原理
1.電鍍銅的反應原理與電鍍錫鉛相同在此不再敘述。

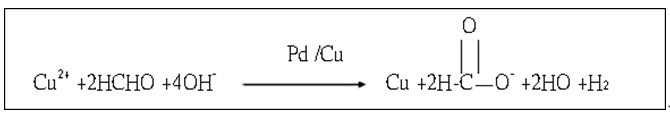

2.化學鍍銅反應原理如下：
.jpg)
五、PTH的要求如下
1.PTH孔要切片檢查
2.PTH的藥水在生產前要進行分析。
3.在生產過程中要進行藥水的分析添加
4.一般FPC PTH孔的電鍍厚度在12um-15um即可。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
