那些年必須掌握的FPC廠軟板插接件連接方式

文章來源：作者：何琴查看手機網址

掃一掃！

掃一掃!

人氣：3245發布日期：2022-04-15 08:48【大中小】

FPC廠的軟板作為整機不可分割的一部分，通常無法形成電子產品，必須存在外部連接問題。例如，軟板之間、軟板和板外組件之間以及軟板和設備面板之間需要電氣連接。選擇可靠性、技術性和經濟性的最佳結合是軟板設計的重要內容之一。今天我們討論軟板的插接件連接方式。

連接器連接常用于復雜的儀器設備中。這種“積木式”結構不僅保證了批量生產的質量，降低了系統成本，而且為調試和維護提供了方便。當設備發生故障時，維修人員不必檢查部件級別（即檢查故障原因并追蹤具體部件的來源。這項工作需要大量時間）。只要判斷哪個板異常，就可以立即更換，在最短時間內排除故障，縮短停機時間，提高設備利用率。更換后的板子可以在足夠的時間內進行維修，并在維修后作為備件使用。

1、標準插針連接

此方式可以用于FPC廠軟板的對外連接，尤其在小型儀器中常采用插針連接。通過標準插針將兩塊軟板連接，兩塊軟板一般平行或垂直，容易實現批量生產。

2、軟板插座

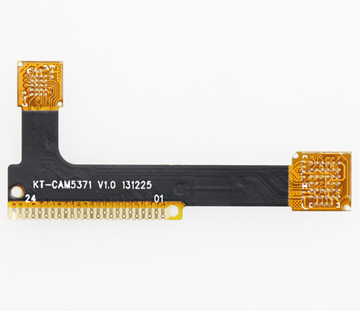

此方式是從軟板邊緣做出印制插頭，插頭部分按照插座的尺寸、接點數、接點距離、定位孔的位置等進行設計，使其與專用軟板插座相配。

在制板時，插頭部分需要鍍金處理，提高耐磨性能，減少接觸電阻。這種方式裝配簡單，互換性、維修性能良好，適用于標準化大批量生產。其缺點是FPC廠的軟板造價提高，對軟板制造精度及工藝要求較高；可靠性稍差，常因插頭部分被氧化或插座簧片老化而接觸不良。為了提高對外連接的可靠性，常把同一條引出線通過板子上同側或兩側的接點并聯引出。

軟板插座連接方式常用于多板結構的產品，插座與軟板或底板有簧片式和插針式兩種。
