指紋模塊軟板的實現原理

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：3547發布日期：2021-03-27 11:06【大中小】

光學式指紋模塊軟的原理是利用光線反射成像來識別用戶指紋，該類型指紋模塊對使用環境的溫度濕度都有一定的要求，并且在識別準確度上并不理想，再加上這種模塊的使用一般會占用更大的空間，使其難以在手機端有所作為。

電容式指紋模塊，是利用硅晶元與導電的皮下電解液形成電場，指紋的高低起伏會導致二者之間的壓差出現不同的變化，借此可實現準確的指紋測定。該方式適應能力強，對使用環境無特殊要求；同時，硅晶元以及相關的傳感元件對空間的占用在手機設計的可接受范圍內，因而使得該技術在手機端得到了比較好的推廣。

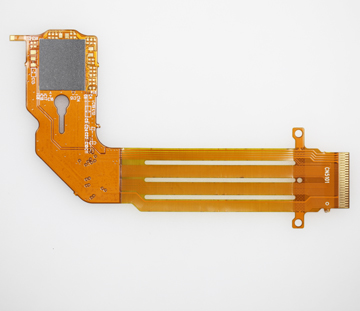

目前的電容式指紋模塊分為劃擦式與按壓式兩種，前者雖然占用體積較小，但在識別率以及便捷性方面有很大的劣勢，這也直接導致了廠商全都將目光鎖定在了操作更加隨意、識別率更高的按壓式電容指紋模塊。電容式指紋識別模組主要由芯片、“藍寶石”、金屬環、軟板、載板等組成，其中j占片也就是傳感器部分，而“藍寶石”負責作為保護層(有廠商選擇其他材料作為保護層，成本相應會降低)，金屬環作為指紋識別的觸發裝置。

射頻指紋射頻指紋包含無線電波探測與超聲波探測兩種，原理與探測海底物質的聲吶類似，是靠特定頻率的信號反射來探知指紋的具體形態的。射頻指紋模塊技術是通過傳感器本身發射出微量射頻信號，穿透手指的表皮層去控測里層的紋路，來獲得最佳的指紋圖像。這一類指紋模塊最大的優點便是手指無需與指紋模塊相接觸，因而不會對手機的外觀造成太大影響，當然，對于指紋模塊線路板的要求也會比較高?；谶@一點，射頻指紋模塊也成為了未來指紋識別的主要發展方向之。
