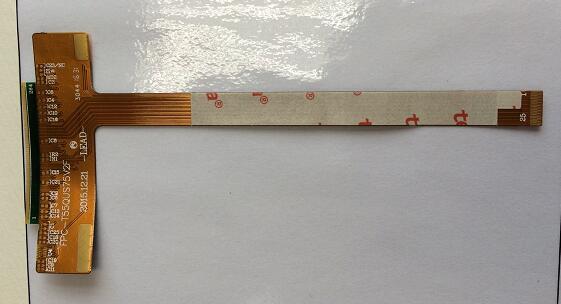

今天小編和大家分享一款模組軟板

型號：GRS02C03186A0

層數：雙面軟板

用途：模組

線寬/線距：0.06MM/0.06MM

材料：雙面無膠電解

銅厚：1/3OZ

補強：PI

表面處理：沉金0.05-0.1UM

難點：綠油印在細手指下端，細手指長度直接受油墨公差影響，對絲印阻焊的要求很高

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除

查看全部評論

此文關鍵字：軟板| FPC| 柔性線路板

: 型號：RS04C00269A
層數：4
板厚：0.3mm
材料：雙面無膠電解材料
銅厚：1/2 OZ
特點：產品都經過100%燒錄測試
表面處理：沉金2微英寸
最小線寬/線距：0.07mm/0.06mm

: 型號:RS04C00101A
層數:4
板厚:0.25mm
材料:雙面無膠電解
銅厚:1/3 OZ
最小線寬/線距:0.06mm/0.06mm
表面處理:沉金3微英寸
電磁膜:單面

: 型號：RM01C00187A

層數：1

板厚：0.12mm

材料：?jiǎn)蚊嬗心z電解

銅厚：1/2 OZ

表面處理：沉金2微英寸

最小線寬/線距：0.1mm/0.08mm

特點：外形復雜

: 型號：RM02C00712A

層數：2

板厚：0.12mm

材料：雙面無膠電解材料

銅厚：1/3OZ

表面處理：沉金1微英寸

最小線寬/線距：0.05mm/0.05mm

電磁膜：2面

特點：產品都經過100%燒錄測試

: 型號：RS02C00244A

層數：2

板厚：0.12mm

材料：雙面無膠電解材料

銅厚：1/3 OZ

特點：產品都經過100%燒錄測試

表面處理：沉金2微英寸

最小線寬/線距：0.07mm/0.06mm

電磁膜：2面

: 型號：RM02C00247A

層數：2

板厚：0.12mm

材料：雙面無膠電解材料

銅厚：1/3 OZ

表面處理：沉金1微英寸

最小線寬/線距：0.07mm/0.07mm

電磁膜：2面

特點：產品都經過100%燒錄測試
